干式快速接头TX系列TM升级款 staubli干式接头公头端母头端
2020/3/17

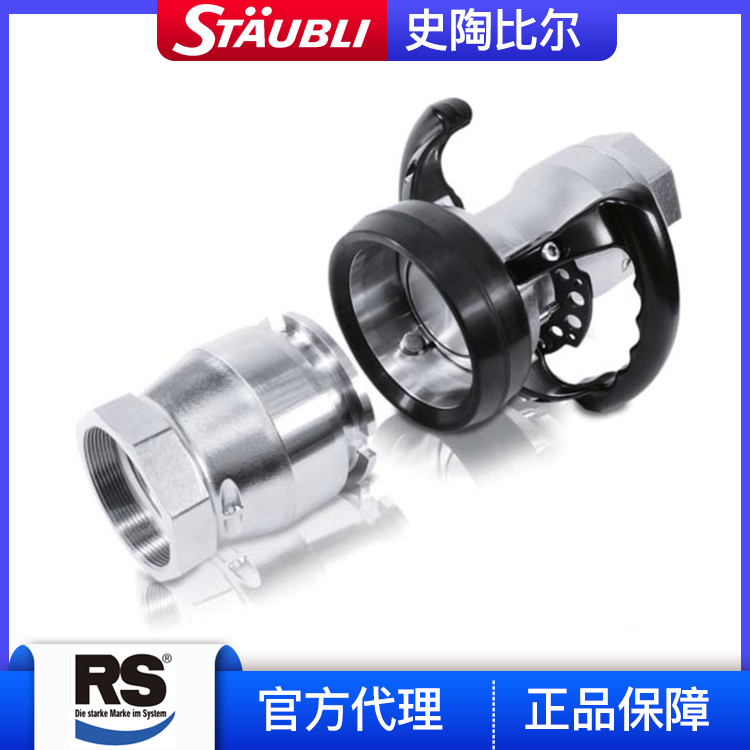

新生代STANAG干式接头（Dry break coupling）
TX满足了时下对干式接头的新要求，同时接口形式是久经考验的STANAG 3756的标准。TX干式快速接头由两部分组成（公头端和母头端），两端均有截止的阀门结构。接头的连接通过将公头轴向推进母头完成，旋转连接使得两端过程无泄漏。旋转100°左右，公头端阀芯滑动，阀门开启，形成环形流动通道。反方向旋转接头，两端分开。流动通道在两端分开前就迅速关闭密封
特殊特性
· 节约时间和成本——流速优化设计了流量最大化，压力损失最小化
· 操作驱动力小——创新的几何构造和材料应用显著减少了造成高耗能的内部摩擦
· 最高的带压连接力——先进的密封设计实现了耐更高压力的连接和断开
· 连接方便——引入先进的动力概念，使得连接断开更自如。
· 维保快捷——模块化设计，即使是现场维护，也仅需几分钟，节约时间和金钱。
· O型圈成本降低——减少了50%的弹性密封件，维保成本最小化
· 集成高性能旋转接头——低维护成本双排滚珠设计，压力适中，摩擦力小，高度耐切向力
· 手动锁定拨片——（选配件）集成止锁机械结构，更安全、更人性化的操作方式
· 恶劣工况稳定性——优越的结构在高流速，压力峰值和振动情况下保持稳定性
· 工厂系统集成标准化——连接过程公头端阀杆不会向外凸出，避免造成和对接管道部件的掣肘
应用
- 船舶/海工{Marine / Offshore}
- ——加油 / 装载 / 卸料 / 船舶供给 / 钻井供给
- 油品&化学品
- ——槽车装载 / 铁路装车 / 储罐 / 加油 / 输油臂/鹤管 / 歧管供应
其他
- · 燃气+石油气LPG供应
- · 制药
- · 食品
- · 军事
- · 能源/电力设备
- · 矿业
- · 机械和设备工程
- · 油漆和油墨
选项
- · NATO STANAG 3756标准型接头
- · 手动锁定拨片
- · 个性化定制手柄颜色
- · 海工版本
TX
TXSTANAG 3756TX100°
|
|
|
|
|
16 bar / 232 psi |
|
|
25 bar / 363 psi |
›BSP/NPT/EN/ANSI
|
|
25 bar / 363 psi |
›FKM (Viton*), NBR (Nitril), EPDM, FFKM (Chemraz**/ Kalrez*)
VitonKalrezChemrazGreen-Tweed
