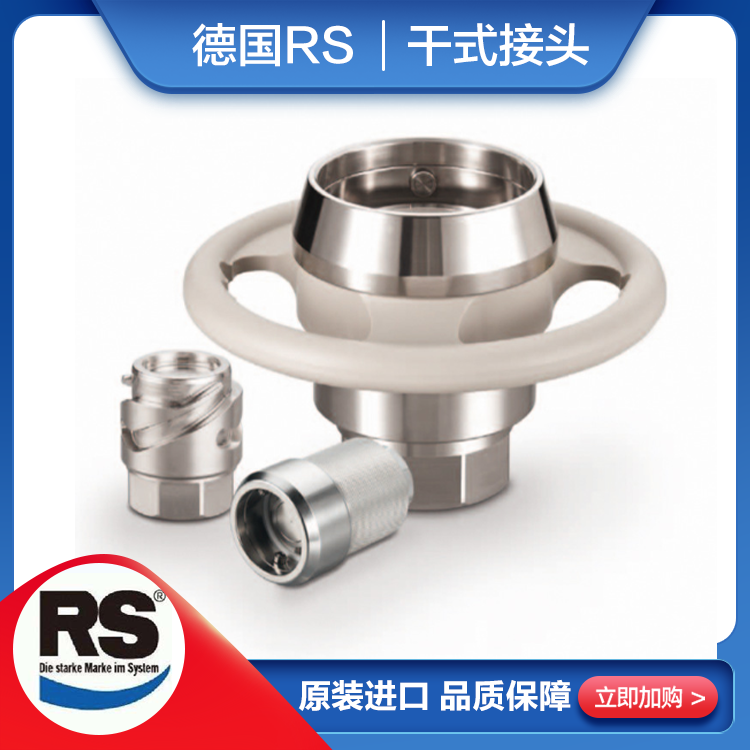

RS阀 TCB80–DN100干式接头TCB法兰快速接头staubli大流量接头

2019/9/30

规格	*单价 (元)批量设置	*可售数量 (个)批量设置	累计订购数量 (个)	单品货号批量设置
TCB40-DN50			4
TCB20–DN25 – 1			0
TCB25–DN32 – 1			0
TCB30–DN40 – 1			0
TCB40–DN50 – 2			0
TCB50–DN65 – 2			0
TCB60–DN80 – 3			0
TCB80–DN100 – 4			0
TCB20-DN25			0
TCB25-DN32			0
TCB30-DN40			0
TCB50-DN65			0
TCB60-DN80			0
TCB80-DN100

密封圈

末端连接方式

材质

软管公称直径

TCB20- DN25

TCB25- DN32

TCB30- DN40

TCB40- DN50

TCB50- DN65

TCB60- DN80

TCB80- DN100

等效流道直径(mm)

DN 25

DN 32

DN 40

DN 50

DN 65

DN 80

DN 100

- 不锈钢材质

- 哈式合金

- 丁腈橡胶(NBR)密封圈

-15 和 +100

- 乙丙橡胶(EPDM)密封圈

-20 和 +150

- 氟碳橡胶(FKM)密封圈

0 和 +150

- 全氟橡胶(FFKM)密封圈

截止阀

双向

0 和 +150

■■O型圈
- 丁腈橡胶(NBR)
- 乙丙橡胶(EPDM) - 氟碳橡胶(FKM) - 全氟橡胶(FFKM)

■■螺纹连接:内螺纹BSP或NPT
■■法兰连接: 符合EN1092-1 PN 16和 PN

■■主要为不锈钢或哈式合金其他材质可根据要求提供更多细节问题可咨询我们

■■螺纹垫圈(BSP) - PTFE

级标准
其他末端连接方式根据要求提供

■■操作手轮: 聚丙烯材质或不锈钢■■防尘保护帽:聚丙烯材质

40或ASME B16.5 150psi级和300 psi

相对应的产品/直径

■■TCB20–DN25 – 1"
■■TCB25–DN32 – 1 1⁄4"■■TCB30–DN40 – 1 1⁄2"■■TCB40–DN50 – 2"
■■TCB50–DN65 – 2 1⁄2"■■TCB60–DN80 – 3"
■■TCB80–DN100 – 4"

性能、效率和TCB系列干式接头旨在满足应用的严苛要求，优异的流速/压降比，以及出色的高压力峰值和抗振性能

平头设计:
■■连接期间防止空气进入回路;
■■连接断开时减少流体泄漏对工作环境可

易于清洁

防污染技术

操作简便、快速且安全

能造成的污染;
■■保护操作员免受污染的伤害;■■易清洁。

■■操作手轮，符合人体工学，使操作更加轻松快捷;

模块化设计

■■内置旋转接头避免了软管扭曲;
■■连接直观:在任意角度都可完成连接; 末端位置锁定，当接头连接并达到位置时，操作人员会清楚地感觉到。

可以根据您的应用需求，选配不同的配件

应用范围

■■流体分配和传输系统;
■■铁路槽罐车、槽罐车、船舶、

和卸载;
■■测试台的能源连接;
■■夹套反应釜的温度控制。适用于不同行业的流体连接:化工和石化、精细化工、石油与天然气、钢铁等。也适用于像有害介质或强除油介质这样具严苛要求的流体。
