TTX干式接头传感器检测大流量Roman Seliger 罗曼塞立格 干式接头
2020/3/17
|
TTX20-DN25 |
ASME B16.5 (150 psi) 1" 68 14.2 56 108TTX20-DN25.1B15 |
|
ASME B16.5 (300 psi) 1" 71 17.5 56 124TTX20-DN25.1B25 * |
|
|
EN 1092-1 (PN 40 Form B) DN 25 71 18 56 115TTX20-DN25.1A54 ** |
|
|
EN 1092-1 (PN 40 Form B) DN 50 71 18 56 115TTX20-DN25.1A57 * |
|
|
TTX30-DN50 |
ASME B16.5 (150 psi) 2" 75 19.1 70 152.4TTX30-DN50.1B18 |
|
ASME B16.5 (300 psi) 2" 75 22.4 70 165.1TTX30-DN50.1B28 * |
|
|
EN 1092-1 (PN 16 Form B) DN 50 75 18 70 165TTX30-DN50.1A37 |
|
|
EN 1092-1 (PN 25 Form B) DN 50 75 20 70 165TTX30-DN50.1A47 |
|
|
TTX45-DN65 |
ASME B16.5 (150 psi) 2 1⁄2" 114 22.2 105 177.8TTX45-DN65.1B19 |
|
ASME B16.5 (300 psi) 2 1⁄2" 114 25.4 105 190.5TTX45-DN65.1B29 * |
|
|
EN 1092-1 (PN 16 Form B) DN 65 114 18 105 185TTX45-DN65.1A38 |
|
|
EN 1092-1 (PN 40 Form B) DN 65 114 22 105 185TTX45-DN65.1A58 * |
|
|
TTX60-DN80 |
ASME B16.5 (150 psi) 3" 112 23.9 119 190.5TTX60-DN80.1B1A |
|
ASME B16.5 (300 psi) 3" 112 28.4 119 209.6TTX60-DN80.1B2A * |
|
|
EN 1092-1 (PN 16 Form B) DN 80 112 20 119 200TTX60-DN80.1A39 |
|
|
EN 1092-1 (PN 40 Form B) DN 80 112 24 119 200TTX60-DN80.1A59 * |
|
|
TTX65-DN100 |
ASME B16.5 (150 psi) 4" 134 23.9 164 228.6TTX65-DN100.1B1C |
|
ASME B16.5 (300 psi) 4" 134 31.8 164 254TTX65-DN100.1B2C * |
|
|
EN 1092-1 (PN 16 Form B) DN 100 134 20 164 220TTX65-DN100.1A3A |
|
|
EN 1092-1 (PN 40 Form B) DN 100 134 24 164 235TTX65-DN100.1A5A * |
名称
TTX20-DN2565 120 30TTX20-DN25.8500/NBR
TTX30-DN5080 136 36TTX30-DN50.8500/NBR
TTX45-DN65119 170 50TTX45-DN65.8500/NBR
TTX60-DN80133 184 50TTX60-DN80.8500/NBR
TTX65-DN100179.5 234 57TTX65-DN100.8500/NBR
|
TTX30-DN5089 57TTX30-DN50.8500/L1 |
|
TTX45-DN65127 62.5TTX45-DN65.8500/L1 |
|
TTX60-DN80141 62.5TTX60-DN80.8500/L1 |
|
TTX65-DN100186 76.5TTX65-DN100.8500/L1 |
|
TTX30-DN5089 57TTX30-DN50.8500/IC6 |
|
TTX45-DN65127 62.5TTX45-DN65.8500/IC6 |
|
TTX60-DN80141 62.5TTX60-DN80.8500/IC6 |
|
TTX65-DN100186 76.5TTX65-DN100.8500/IC6 |
|
TTX30-DN5089 57TTX30-DN50.8500/PEH |
|
TTX45-DN65127 62.5TTX45-DN65.8500/PEH |
|
TTX60-DN80141 62.5TTX60-DN80.8500/PEH |
|
TTX65-DN100186 76.5TTX65-DN100.8500/PEH |
|
TTX30-DN50101 72TTX30-DN50.8502 |
|
TTX45-DN65132 80.5TTX45-DN65.8502 |
|
TTX60-DN80146 80.5TTX60-DN80.8502 |
|
TTX65-DN100191 89.7TTX65-DN100.8502 |
|
TTX20-DN25 |
ASME B16.5 (150 psi) 1" 149.5 140 81 108TTX20-DN25.7B15 |
|
ASME B16.5 (300 psi) 1" 149.5 140 81 124TTX20-DN25.7B25 * |
|
|
EN 1092-1 (PN 16 Form B) DN 25 149.5 140 81 115TTX20-DN25.7A34 |
|
|
EN 1092-1 (PN 25 Form B) DN 25 149.5 140 81 115TTX20-DN25.7A44* |
|
|
TTX30-DN50 |
ASME B16.5 (150 psi) 2" 175 200 98 152.4TTX30-DN50.7B18 |
|
ASME B16.5 (300 psi) 2" 179 200 98 165.1TTX30-DN50.7B28 * |
|
|
EN 1092-1 (PN 16 Form B) DN 50 174 200 98 165TTX30-DN50.7A37 |
|
|
EN 1092-1 (PN 25 Form B) DN 50 176 200 98 165TTX30-DN50.7A47 * |
|
|
TTX45-DN65 |
ASME B16.5 (150 psi) 2 1⁄2" 236 245 146 177.8TTX45-DN65.7B19 |
|
ASME B16.5 (300 psi) 2 1⁄2" 239 245 146 190.5TTX45-DN65.7B29 * |
|
|
EN 1092-1 (PN 16 Form B) DN 65 232 245 146 185TTX45-DN65.7A38 |
|
|
EN 1092-1 (PN 25 Form B) DN 65 236 245 146 185TTX45-DN65.7A48 * |
|
|
TTX60-DN80 |
ASME B16.5 (150 psi) 3" 258.5 258 160 190.5TTX60-DN80.7B1A |
|
ASME B16.5 (300 psi) 3" 258.5 258 160 209.6TTX60-DN80.7B2A * |
|
|
EN 1092-1 (PN 16 Form B) DN 80 250 258 160 200TTX60-DN80.7A39 |
|
|
EN 1092-1 (PN 25 Form B) DN 80 254 258 160 200TTX60-DN80.7A49 * |
|
|
TTX65-DN100 |
ASME B16.5 (150 psi) 4" 310 410 210 228.6TTX65-DN100.7B1C |
|
ASME B16.5 (300 psi) 4" 318 410 210 254TTX65-DN100.7B2C * |
|
|
EN 1092-1 (PN 16 Form B) DN 100 306 410 210 220TTX65-DN100.7A3A |
|
|
EN 1092-1 (PN 25 Form B) DN 100 310 410 210 235TTX65-DN100.7A4A * |

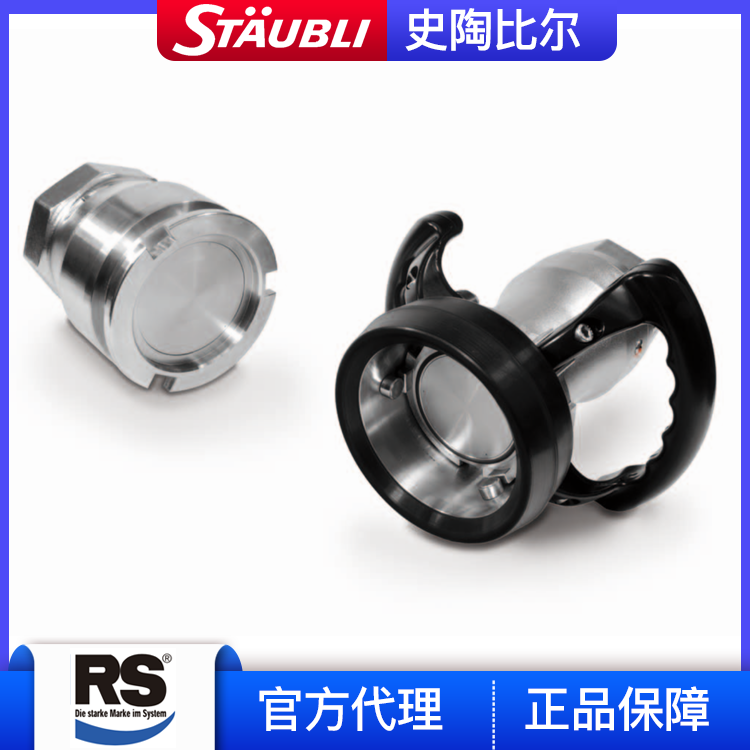

新生代STANAG干式接头（Dry break coupling）
TX满足了时下对干式接头的新要求，同时接口形式是久经考验的STANAG 3756的标准。TX干式快速接头由两部分组成（公头端和母头端），两端均有截止的阀门结构。接头的连接通过将公头轴向推进母头完成，旋转连接使得两端过程无泄漏。旋转100°左右，公头端阀芯滑动，阀门开启，形成环形流动通道。反方向旋转接头，两端分开。流动通道在两端分开前就迅速关闭密封。
TX 连接和打开
特殊特性
· 节约时间和成本——流速优化设计流量较大化，压力损失较小化
· 操作驱动力小——创新的几何构造和材料应用显著减少了造成高耗能的内部摩擦
· 带压连接力——先进的密封设计实现了耐更高压力的连接和断开
· 连接方便——引入先进的动力概念，使得连接断开更自如。
· 维保快捷——模块化设计，即使是现场维护，也仅需几分钟，节约时间和金钱。
· O型圈成本降低——减少了50%的弹性密封件，维保成本较小化
· 集成高性能旋转接头——低维护成本双排滚珠设计，压力适中，摩擦力小，高度耐切向力
· 手动锁定拨片——（选配件）集成止锁机械结构，更安全、更人性化的操作方式
· 恶劣工况稳定性——优越的结构在高流速，压力峰值和振动情况下保持稳定性
· 工厂系统集成标准化——连接过程公头端阀杆不会向外凸出，避免造成和对接管道部件的掣肘
应用：
1. 船舶/海工{Marine / Offshore：
加油 / 装载 / 卸料 / 船舶供给 / 钻井供给
2. 油品&化学品：
槽车装载 / 铁路装车 / 储罐 / 加油 / 输油臂/鹤管 / 歧管供应
