罗曼塞立格公司(Roman Seliger)于1904年创建于德国汉堡，一百多年来专注于流体输送连接装置的研发和生产，目前在全球的化工、石油、医药、食品等企业几乎都能见到以RS为商标的连接装置. 保障设备顺利无故障地运行是流程设备运行工程师最为关注的问题,尤其是在管道网络的连接点处，这里的各种零部件，例如附件、胶管、金属管和密封件等等必须实现 地相互匹配，协同工作，从而流程设备中的介质可以畅通无阻地迎来送往，不出现泄漏。干式（无泄漏）快速连接阀和断开截流保护装置(拉断阀)目前已经在发达国家普遍使用，随着中国工业应用体系的发展，越来越多的中国企业也开始选用这种安全、高效、环保的产品。RS在近年推出了面相体温介质的无泄漏连接快速接头和拉断阀，针对工业气体和LNG天然气应用有了全新的拓展。

  拉断阀（又叫紧急脱离装置）是一种安全部件，它被用在装卸料过程中防止严重的安全隐患：当超预期负荷力作用在管线上，比如槽罐汽车或者火车在没有断开连接的情况下意外移动、轮船位置发生漂移等情况下触发拉断阀。

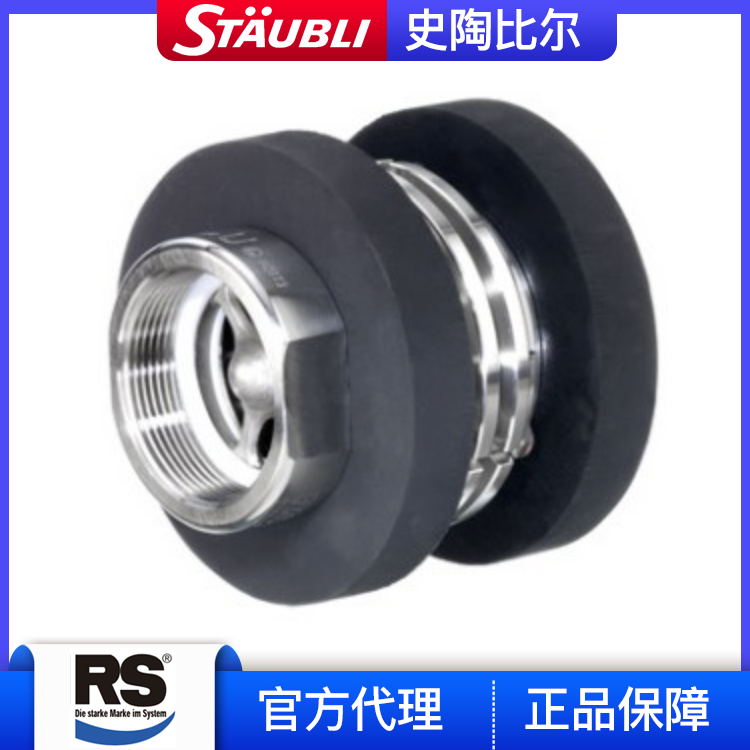

 ABV型拉断阀可以防止软管或者硬质管道受到超负荷张力形成损伤或事故，这里的张力包括非轴向力（非轴向力会降低软管的张力负载），当拉断阀到达触发力值时一分为二，形成两个分离的阀体，各自阀体内部的截止阀自动瞬间关闭，阻止物料在分离截面溢出，避免灾害事故发生。

通过力的极限分离此处三个保险销被作为断开元件，该元件将两个几乎一样的

ABV 半管接头通过一个法兰对连接起来。 该法兰连接件无重合，因此在
管路上产生的拉力直接传递到 保险销上，且不受负荷角的影响。
如果超过最小抗拉强度， 则保险销断裂。 同时法兰连接件松开。
它将两个半管接头分开，从而将装载管路断开。
ABV 的功能不受负荷角的影响。 在设计情况下，原则上只存在一
个纯粹的  轴向拉力。 在此情况下，这个拉力被平均分配到三个保
险销上，使得此处的断开阈值最高。
相反，侧拉力则不均匀地分配到保险销上。 到拉断阀轴的角度越
大，这一情况越明显。 这一载荷不断集中在一个（最多两个）
保险销上，使得在达到较低阈值时便发生断裂。

紧急断开前↑

紧急断开后↑

技术参数
• 拉力角度小于 180° 安全断开
• 高级
 O 形环密封材料： NBR
 EPDM
 FFKM
 FKM
螺纹密封件： PUR
 PTFE
• 材料：  不锈钢（1.4408 铸钢，1.4571）
 黄铜 (2.0401)
 铝 (3.2315, 3.3527, 3.3547)
 Hasteloy (2.4602, 2.4610)
 E-CTFE 涂层用于腐蚀性
 介质
 其他规格敬请咨询
• 接口： 1“ 至 4“
 内螺纹 BSP 或 NPT
• 额定宽度：  DN 25 至 DN 100
• 温度范围：  - 40 °C 至 150 °C，
 黄铜和 铝 低于 60 °C
• 压力等级： PN 16，铝 PN 10
如需其他尺寸和材料，敬请咨询。

尺寸型号和重量

 * 重量仅适用于不锈钢

断开力

 上述断开力设计用于符合 EN 12115 的软管。
如需具有其他断开力的保险销（例如用于管道活节臂），敬请咨询。
