R162011030 力士乐钢刮刷片
2020/3/13

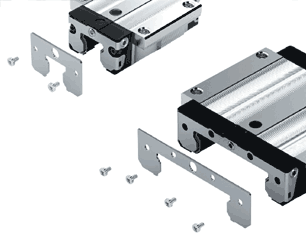

力士乐钢刮刷片R162011030材料：耐腐蚀钢DIN EN 10088；精密型，安装后与导轨的最大间隙为0.1-0.3mm
安装说明
• 如果与两件式前置密封配套使用，则可以直接选用密封套件：部件号R1619 .20 40/50
– 安装螺栓随同供货。
• 安装过程中请滚珠导轨和钢刮刷片之间保持均匀的间隙。
• 在使用端面润滑接口时，请注意最小螺纹拧入深度。
– 请仔细阅读安装说明。
| A | 33.0 | |
| A1 | 26.4 | |
| D | 1.0 | |
| E8 | 24.55 | |
| E9 | 6.30 | |
| H | 19.2 | |
| S2 | 4.6 | |
| S3 | 3.5 | |
| 重量 g | 5 |
