R182021000 力士乐钢刮刷片
2020/3/13

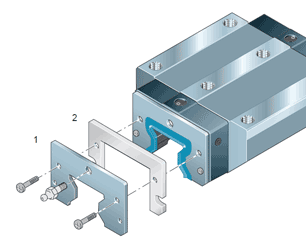

力士乐滚柱滑块钢刮刷片R182021000安装在滑块上，用于带防护带的导轨，适用于0.2mm的防护带。钢刮刷片材料：不锈弹簧钢DIN EN 10088，光面；间隔板材料：铝。
安装说明
– 间隔板和安装螺栓随同供货（不带润滑嘴）。
• 安装过程中注意滚柱导轨和钢刮刷片之间保持均匀的间隙。
• 从端面润滑时将间隔板上的孔S2钻通，请使用特殊润滑嘴或转接件。
– 请仔细阅读安装说明。
| A | 44.0 | |
| A1 | 1.2 | |
| D | 5 | |
| D1 | 7.00 | |
| E8 | 33.4 | |
| E8.1 | 40.2 | |
| E9 | 7.9 | |
| E9.1 | 20.9 | |
| H | 28.5 | |
| S21) | 7 | |
| S3 | 4 | |
| S4 | 3 | |
| 重量 g | 22 |
1)间隔板上的孔已预钻好。在需要时钻通。
