R161924211 力士乐液压夹持元件
2020/3/13

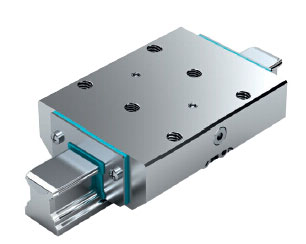

力士乐液压夹持元件R161924211应用范围：重型搬运系统的夹持；重型加工中心的工作台的夹持
优异的性能
- 非常高的轴向夹持力
-小巧紧凑的设计，符合DIN 645的要求
-轴向运动方向的动、静态稳定性
| A | 70 | |
| B1 | 92.0 | |
| B3 max | 102.3 | |
| H | 36 | |
| H1 |
29.5 |
|
| E1 | 57 | |
| E2 | 45 | |
| E3 |
40 |
|
| F | 8.0 | |
| G1 | 1/8" | |
| N14) | 9 | |
| N25) | 7.0 | |
| S1 | 6.8 | |
| S2 | M8 | |
| 液压油排油量6) cm3 | 0.6 | |
| 夹持力1) | 2 2002) | |
| 重量 kg | 1.22 |
1)试验是在安装完毕条件下进行的，具有一层润滑油膜(ISO-VG68)。
2)100 bar的情况下
3)150 bar的情况下
4)可以从下面用螺栓安装，符合ISO 4762的要求
5)可以从下面用螺栓安装，符合DIN 7984的要求
6)每个夹持周期
