R044209301 力士乐微型滑块
2020/3/13

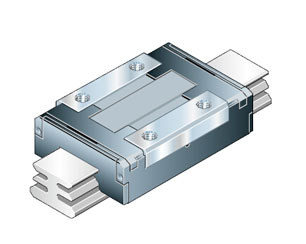

力士乐微型滑块R044209301是标准滚珠滑块，滑块基体的上表面上有四个螺孔，用于在连接结构上固定，钢件都经过淬火，另外还抗腐蚀。两个侧面上的定位棱边方便在连接结构上的安装
| 规格 | 20 |
| A | 46 |
| A2 | 20 |
| A3 | 13 |
| B | 66 |
| B1 | 45.1 |
| B2 | 69 |
| H | 25 |
| H11) | 17.5 |
| H12) | 18.15 |
| V1 | 7 |
| E1 | 38 |
| E2 | 38 |
| K | 4 |
| N3 | 6 |
| N5 | 3.1 |
| S2 | M4 |
| 重量(g) | 177 |
| 额定载荷C1) (N) | 7900 |
| 额定载荷 C01) (N) | 12230 |
| 额定转矩 Mt2) (Nm) | 81.4 |
| 额定转矩 Mto2) (Nm) | 126 |
| 额定转矩 ML2) (Nm) | 51.7 |
| 额定转矩 ML02) (Nm) | 80 |
1)根据DIN 636第二部分计算的值
2)计算值（基于C，C0）
