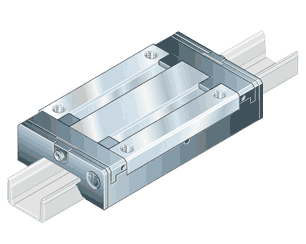

R044481201 力士乐长型滚珠滑块
2020/3/13
力士乐长型滚珠滑块R044481201的滚珠采用不锈钢和特殊淬火的钢制造，这种抗磨损的材料特别适用于在微型滚珠导轨导向系统中的应用。在微型滑块中，端面密封标准化的采用轻便密封，但是，也可以选择带有极好防尘功能的正常密封（标准密封）。对于若干规格，与标准密封相结合，可以订购两件式的纵向密封，由它来完成滑块底面的密封，由此而使系统密封。
| 规格 | 9/M3 |
| A | 20 |
| A2 | 9 |
| A3 | 5.5 |
| B | 41.4 |
| B1 | 31.3 |
| B2 | - |
| H | 10 |
| H11) | 8 |
| H12) | 8.65 |
| V1 | 2.8 |
| E1 | 15 |
| E2 | 16 |
| K | - |
| N3 | 3 |
| N5 | - |
| S2 | M3 |
| 重量(g) | 26 |
| 额定载荷C3) (N) | 1570 |
| 额定载荷 C03) (N) | 3150 |
| 额定转矩 Mt4) (Nm) | 7.2 |
| 额定转矩 Mto4) (Nm) | 14.5 |
| 额定转矩 ML4) (Nm) | 7 |
| 额定转矩 ML04) (Nm) | 14 |
1)不带纵向密封
2）带纵向密封
3）根据DIN636第二部分计算的值
4）计算值（基于C，C0）
