R044129301 力士乐微型导轨
2020/3/13

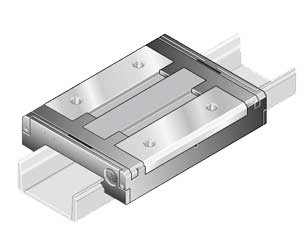

R044129301是宽长型微型滚珠滑块，滚珠滑块的钢件都用类似于ISO683-17/EN10088标准的防锈并耐酸蚀材料制造。滚珠滑块装在一个安装辅具上供货。
| A | 40 | |
| A2 | 24 | |
| A3 | 8 | |
| B | 59.5 | |
| B1 | 45 | |
| B2 | - | |
| H | 14 | |
| H11) | 10 | |
| H12) | 10.65 | |
| V1 | 3.3 | |
| E1 | 28 | |
| E2 | 28 | |
| K | - | |
| N3 | 4 | |
| N5 | - | |
| S2 | M3 | |
| 重量(g) | 76 | |
| 额定载荷C1) (N) | 4340 | |
| 额定载荷 C01) (N) | 8250 | |
| 额定转矩 Mt2) (Nm) | 51.4 | |
| 额定转矩 Mto2) (Nm) | 97.7 | |
| 额定转矩 ML2) (Nm) | 28.7 | |
| 额定转矩 ML02) (Nm) | 54.6 |
1)根据DIN636第二部分计算的值
2)计算值（基于C，C0）
