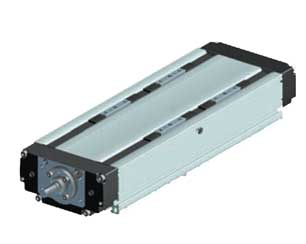

R036060000 力士乐模组CKK25-200
2020/3/13
R036060000 力士乐模组CKK25-200结构说明：
1.滚珠丝杠传动系统带无间隙、圆柱形单螺母
2.浮动轴承座
3.配有两个内装式滑块的滑台
4.铝盖板
5.聚氨酯带(循环式)间隙密封
6.固定轴承座
7.主体
加装件
8.磁效应传感器
9.固定电缆槽
10.插座/插头
11.连接板
12.电机
13.法兰和联轴器
14.皮带联轴器
| 额定动载荷 C 固定轴承 | 26000 | |
| 额定动转矩 Mt | 滑台数量1=3570 | 滑台数量2=5800 |
| 额定动转矩 ML | 滑台数量1=540 | 滑台数量2=7810 |
| 惯性矩 Iy | 612.00 | |
| 惯性矩 Iz | 3008.0 | |
| 最大长度 Lmax | 2200 | 带丝杠支撑5500 |
| 移动重量 mb | 滑台数量1=3.18 | 滑台数量2=5.20 |
| 最大许用力 Fz1max | 滑台数量1=42 200 | 滑台数量2=68 550 |
| 最大许用力 Fz2max | 滑台数量1=21 100 | 滑台数量2=34 270 |
| 最大许用力 Fzymax | 滑台数量1=12 230 | 滑台数量2=19 880 |
| 最大许用转矩有Mtmax | 滑台数量1=1 372 | 滑台数量2=2 228 |
| 最大许用转矩有MLmax | 滑台数量1=209 | 滑台数量2=2 999 |
