R114036000 力士乐模组MKR35-165

2020/3/13

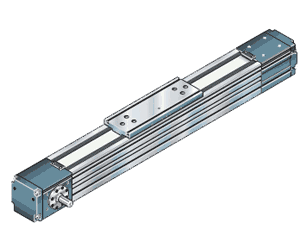

R114036000 力士乐模组MKR35-165配置滚珠导轨导向系统和齿形带传动系统的直线运动模块适用于高速度和高导向要求的应用场合。集成式、无间隙力士乐导轨导向系统由于其高额定载荷和优化的运转,允许在高速下运动重物体。

力士乐模组R114036000图纸

滑台长度 400
导向的额定动载荷 C 52470
额定动转矩 Mt 1120
额定动转矩 ML 3069
滑台重量 kg 11.5
最大长度 Lmax 12000
面转动惯量 lx 2574
面转动惯量 ly 3527
齿形带型号 AT 20
宽度 mm 75
齿距 mm 20
最大齿形带传动力 N 5250
弹性极限 N 18000
重量 kg 0.0384*L+41.0
