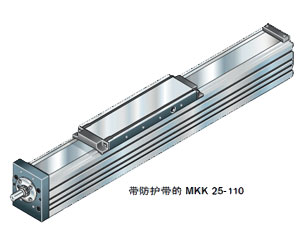

R116026010 MKK25-110力士乐模块部件说明：直线运动模块，带有防护带，配有两个滑块

结构说明：1.一个紧凑的、表面氧化的铝型材
                    2.一套内装式力士乐导轨导向系统
                    3.一个配有中央润滑的滑台
                    4.一个无间隙调整的力士乐滚珠丝杠传动系统
                    5.靠装式行程开关
                    6.一台交流伺服电机或一台步进电机
                    7.用于安装电机的法兰、离合器或皮带联动器
                    8.一个新型不锈钢带式防护，按DIN 17230/EN 10088 标准(由此可达到同样的运行距离时，总长较短的目的)
                    9.控制器单元

优异的性能

力士乐直线运动模块是一种尺寸紧凑、高性能、高精度、即装即用型导向系统。力士乐的这种产品拥有很好的性价比和短交货期。

结构

––即装即用型直线运动模块长度可在最大长度 Lmax 内任意选取

––极紧凑的铝型材主体集成有力士乐滚珠导轨导向系统

––采用力士乐滚珠丝杠传动系统驱动

加装部件

––带控制系统的交流伺服电机或步进电机

––开关 (感应式和机械式)

––插座和插头

–– 铝制电缆槽

其它亮点

––两侧面都可以对力士乐的滚珠导轨导向系统和力士乐精密滚珠丝杠传动系统进行集中润滑；集中润滑仅适用于脂润滑。

––力士乐精密滚珠丝杠传动系统采用滚压精密丝杠，配无间隙、圆柱式单螺母，公差等级 7，导程至 40 mm

––端板带有安装驱动元件的定心槽和安装孔

––通过 T 型槽或螺纹孔将上装件固定在滑台上
