R254000001 力士乐滚珠丝杠

2020/3/13

R254000001 力士乐滚珠丝杠

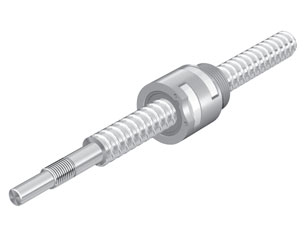

带拧入式单螺母ZEV-E-S的eLINE滚珠丝杠传动系统,固定长度

- 力士乐安装尺寸

- 单端固定支承

- 带密封

- 带0.1mm轴向间隙

- 丝杠公差等级T10

材料、硬度

我们的标准滚珠丝杠组件采用高级调质钢、滚动轴承钢或渗碳钢制造。丝杠滚道和螺母滚道的最小洛氏硬度为 HRC60。

对于采用不锈钢 (DIN EN ISO 683-17)制造的滚珠丝杠传动系统请询问。除非特别说明,否则丝杠端部不淬火。

密封

滚珠丝杠作为精密的部件,要求有防尘措施。平面防护罩、波纹罩或 AGK 驱动单元都是比较合适的措施。由于这些方式在很多情况下还是不能提供充分的防护,因此我们开发了一种无缝隙的唇形密封,由于其摩擦力极小,因此在最佳密封效果的同时,还能保障原来的高效率。因此我们的标准型号的滚珠丝杠传动系统都配备密封件供货。如果客户有特殊要求,也可以不带密封或者带特殊密封供货。针对滚珠丝杠不可避免的受到污染的应用场合,我们研发了一种标准密封的加强型款式。通过提高预紧,可进一步改善密封效果。要注意的是,与标准密封件相比,其摩擦力矩明显提高,由此带来高的发热量。加强型密封可以很方便地从它的深绿色外表识别出来。

ZEV-E-S丝杠图纸



规格 d0*P*DW-i 12*5R*2-3
公差等级 T10
丝杠总长 Ltot(mm) 400
螺纹长度 Lthr(mm) 317
部件号 R254000001
螺母 d0 12
P 10
D1 25.5
D4 2.7
h10
D8 3.2
G1 M20*1
Ln 40
±0.3
L7 8.5
L15 10
丝杠 d0 12
P 10
类型 831
d1 11.4
d2 9.9
Ljf 60
DR 15
LR 15
DF 8
LF 1
D1 12
L1 17
D2 10
L2 25
G1 M12*1
LG1 18
额定载荷 额定动载C(N) 1500
额定静载C0(N) 2200
速度Vmax (m/min) 60
