R254000211 力士乐丝杠ZEV-E-S12x5Rx2-3
2020/3/13

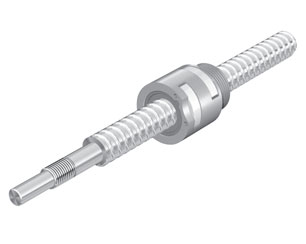

R254000211 力士乐丝杠ZEV-E-S12x5Rx2-3是带拧入式单螺母ZEV-E-S的eLINE滚珠丝杠传动系统，客户定制长度。
- 力士乐安装尺寸
- 单端固定支承
- 带密封
- 带0.1mm轴向间隙
- 丝杠公差等级T9或T10
| 规格 | d0*P*DW-i | 12*5R*2-3 |
| 部件号 | R254000211 | |
| 公差等级 | T9,T10 | |
| 长度[mm] | Ltot max | 1250 |
| Lthr max | 1166 | |
|
螺母 尺寸[mm] |
d0 | 12 |
| P | 5 | |
| D1 | 25.5 | |
|
D4 h10 |
2.7 | |
| D8 | 3.2 | |
| G1 | M20*1 | |
| Ln | 36 | |
|
L7 ±0.3 |
8.5 | |
| L15 | 10 | |
|
丝杠 尺寸[mm] |
类型 | 831 |
| d1 | 11.4 | |
| d2 | 9.9 | |
| Ljf | 60 | |
| DR | 15 | |
| LR | 15 | |
| DF | 8 | |
| LF | 1 | |
| D1 | 12 | |
| L1 | 17 | |
| D2 | 10 | |
| L2 | 25 | |
| G1 | M12*1 | |
| LG1 | 18 | |
| D3 | 6 | |
| Ljl | 8 | |
| L6 | 6 | |
| S1 | 5.7 | |
| ST1 | h10 | |
| LS1 | 0.8 | |
| 额定载荷 | 额定动载C（N） | 2300 |
| 额定静载C0（N） | 3500 | |
| 速度Vmax | (m/min) | 30 |
Ljf = 固定支承端轴径长度
Ljl = 浮动支承端轴径长度
Ltot = 丝杠总长
Lthr = 螺纹长度
