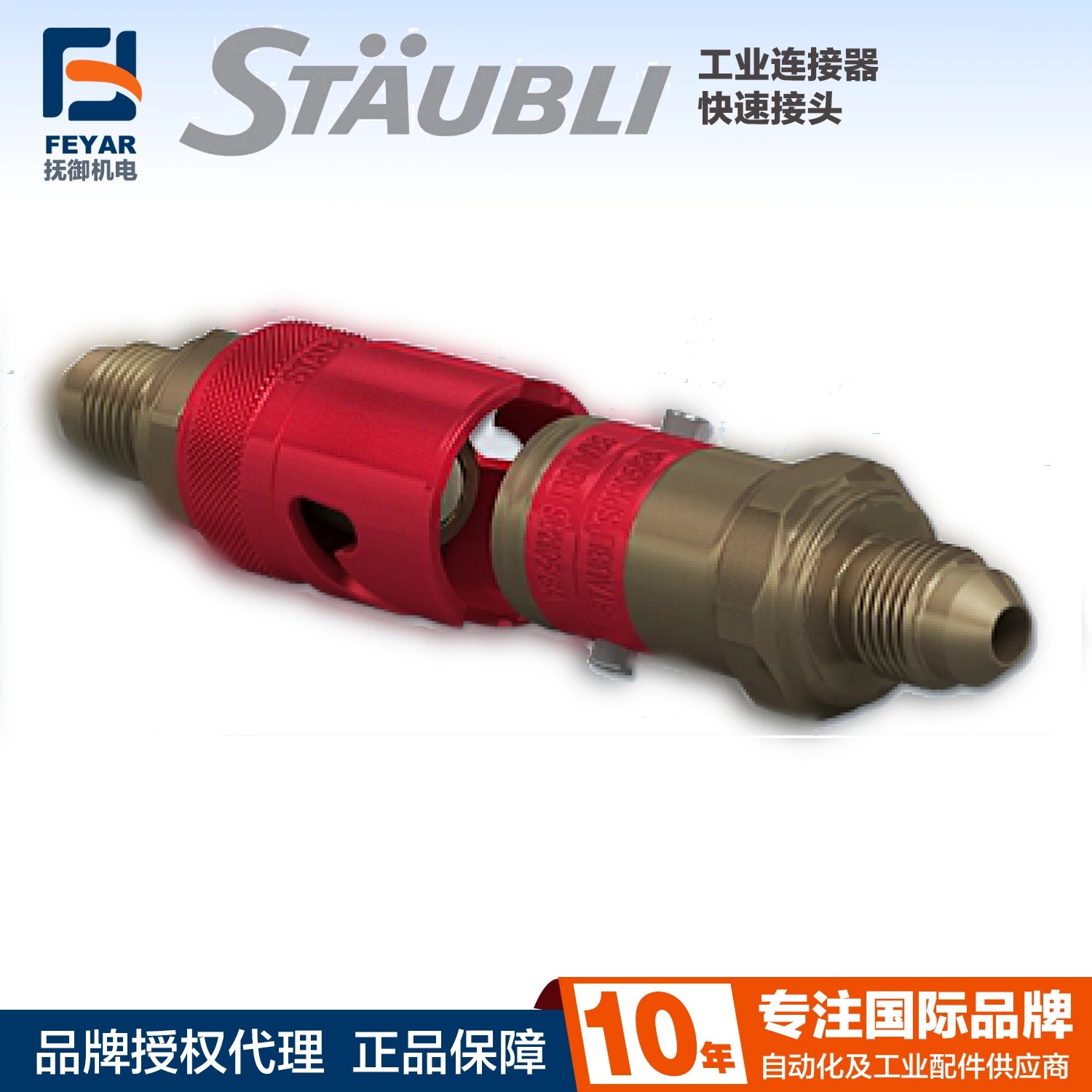

泄漏平头设计接头CBI

CBI接头是为承受很强的机械应力(振动、振荡)而设计的。该接头技术可以防溢出，从而操作人员的安全，并且能保护流体的完整性，以无杂质进入回路。接头也可以锁定，允许在难以到达的位置进行盲插。

应用范围：在严苛条件下温度控制回路的连接

技术参数

• 公称直径 (mm): 3 到 25
• 最大工作压力 (bar)*: 可达 50

流体

冷水和热水、乙二醇水、蒸汽、润滑油等。

材质

• 主要为具高机械强度的不锈钢
• 有些款型可提供不锈钢材质

型号如下：

产品名称	型号	螺纹	产品编号
			标准型	不锈钢
内螺纹插座	CBI 03	G 1/8	CBI 03.1100/IA	CBI 03.1100/IA/BF
		NPT 1/8	CBI 03.1200/IA	CBI 03.1200/IA/BF
	CBI 06	G 1/4	CBI 06.1101/IA	CBI 06.1101/IA/BF
		G 3/8	CBI 06.1102/IA	CBI 06.1102/IA/BF
		NPT 1/4	CBI 06.1201/IA	CBI 06.1201/IA/BF
		Rc 1/4	CBI 06.1111/IA
	CBI 09	G 3/8	CBI 09.1102/IA	CBI 09.1102/IA/BF
		NPT 3/8	CBI 09.1202/IA	CBI 09.1202/IA/BF
		G 1/2	CBI 09.1103/IA
		NPT 1/2	CBI 09.1203/IA
	CBI 12	G 1/2	CBI 12.1103/IA	CBI 12.1103/IA/BF
		NPT 1/2	CBI 12.1203/IA	CBI 12.1203/IA/BF
	CBI 16	G 3/4	CBI 16.1104/IA	CBI 16.1104/IA/BF
		NPT 3/4	CBI 16.1204/IA	CBI 16.1204/IA/BF
	CBI 25	G1	CBI 25.1105/IA
		G1 1/4	CBI 25.1106/IA
		NPT 1	CBI 25.1205/IA
		NPT1 1/4	CBI 25.1206/IA
90°转角内螺纹插座	CBI 06	G 1/4 60°锥	CBI 06.1151/IA/RE
		G 3/8 60°锥	CBI 06.1152/IA/RE
		M 16x1.5 24°锥 连接10mm内径的软管	CBI 06.1416/IA/RE
	CBI 09	G 3/8 60°锥	CBI 09.1152/IA/RE
外螺纹插座	CBI 06	G 1/4 60°锥	CBI 06.1151/IA	CBI 06.1151/IA/BF
		G 3/8 60°锥	CBI 06.1152/IA
		M 16x1.5 24°锥 连接10mm内径的软管	CBI 06.1416/IA
		G 3/8 60°锥	CBI 09.1152/IA	CBI 09.1152/IA/BF
	CBI 09	G 1/2 60°锥	CBI 09.1153/IA
	CBI 16	G 3/4	CBI 16/1154/IA
	CBI 25	NPT1 1/4	CBI 25.1256/IA
		G 1/4 60°锥	CBI 06.1151/IA/RE
90°弯头外螺纹插座	CBI 06	G 3/8 60°锥	CBI 06.1152/IA/RE
		M 16x1.5 24°锥 连接10mm内径的软管	CBI 06.1416/IA/RE
	CBI 09	G 3/8 60°锥	CBI 09.1152/IA/RE
连接橡胶软管插座	CBI 06	φ10mm	CBI 06.1810/IA
连接自锁型软管插座	CBI 06	φ3/8""	CBI 06.1810/IA/CN
	CBI 09	φ1/2""	CBI 09.1813/IA/CN
90°弯头，连接自锁软管插座	CBI 06	φ3/8""	CBI 06.1810/IA/CN/RE
	CBI 09	φ1/2""	CBI 09.1813/IA/CN/RE
内螺纹插座	CBI 03	G 1/8	CBI 03.7100/IA	CBI 03.7100/IA/BF
		NPT 1/8	CBI 03.7200/IA	CBI 03.7200/IA/BF
	CBI 06	G 1/4	CBI 06.7101/IA	CBI 06.7101/IA/BF
		G 3/8	CBI 06.7102/IA	CBI 06.7102/IA/BF
	CBI 09	G 3/8	CBI 09.7102/IA	CBI 09.7102/IA/BF
		G 1/2	CBI 09.7103/IA	CBI 09.7103/IA/BF
	CBI 12	G 1/2	CBI 12.7103/IA	CBI 12.7103/IA/BF
		NPT 1/2	CBI 12.7203/IA	CBI 12.7203/IA/BF
	CBI 16	G 3/4	CBI 16.7104/IA	CBI 16.7104/IA/BF
		NPT 3/4	CBI 16.7204/IA	CBI 16.7204/IA/BF
	CBI 25	G1	CBI 25.7105/IA
		G1 1/4	CBI 25.7106/IA
		NPT1 1/4	CBI 25.7206/IA
			CBI 06.7151/IA/64
			CBI 06.7151/IA/80
			CBI 06.7151/IA/110
			CBI 03.5150/IA	CBI 03.5150/IA/BF
			CBI 03.5151/IA	CBI 03.5151/IA/BF
			CBI 06.5151/IA	CBI 06.5151/IA/BF
			CBI 09.5152/IA	CBI 09.5152/IA/BF
			CBI 12.5153/IA	CBI 09.5153/IA/BF
			CBI 16.5154/IA	CBI 16.5154/IA/BF
			CBI 06.7251/IA
			CBI 06.7252/IA
			CBI 06.7161/IA
			CBI 06.7252/IA
			CBI 12.7163/IA	CBI 12.7163/IA/BF
			CBI 25.7256/IA
