450

干式快速接头TX系列TM升级款 staubli干式接头公头端母头端

2020/3/17

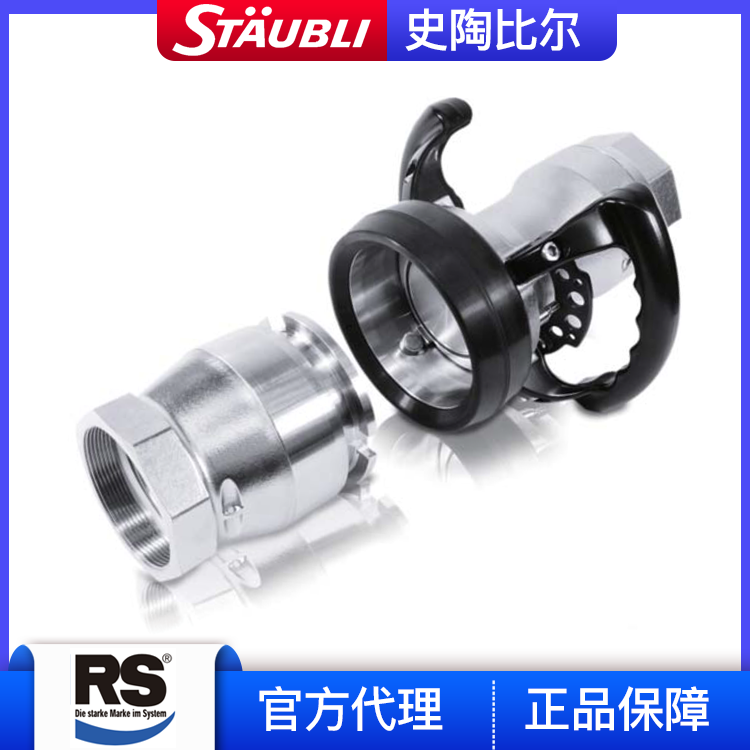

新生代STANAG干式接头(Dry break coupling)

TX满足了时下对干式接头的新要求,同时接口形式是久经考验的STANAG 3756的标准。TX干式快速接头由两部分组成(公头端和母头端),两端均有截止的阀门结构。接头的连接通过将公头轴向推进母头完成,旋转连接使得两端过程无泄漏。旋转100°左右,公头端阀芯滑动,阀门开启,形成环形流动通道。反方向旋转接头,两端分开。流动通道在两端分开前就迅速关闭密封





特殊特性

·        节约时间和成本——流速优化设计了流量最大化,压力损失最小化

·        操作驱动力小——创新的几何构造和材料应用显著减少了造成高耗能的内部摩擦

·        最高的带压连接力——先进的密封设计实现了耐更高压力的连接和断开

·        连接方便——引入先进的动力概念,使得连接断开更自如。

·        维保快捷——模块化设计,即使是现场维护,也仅需几分钟,节约时间和金钱。

·        O型圈成本降低——减少了50%的弹性密封件,维保成本最小化

·        集成高性能旋转接头——低维护成本双排滚珠设计,压力适中,摩擦力小,高度耐切向力

·        手动锁定拨片——(选配件)集成止锁机械结构,更安全、更人性化的操作方式

·        恶劣工况稳定性——优越的结构在高流速,压力峰值和振动情况下保持稳定性

·        工厂系统集成标准化——连接过程公头端阀杆不会向外凸出,避免造成和对接管道部件的掣肘

应用

  1.         船舶/海工{Marine / Offshore}
  2.         ——加油 / 装载 / 卸料 / 船舶供给 / 钻井供给
  3.         油品&化学品
  4.         ——槽车装载 / 铁路装车 / 储罐 / 加油 / 输油臂/鹤管 / 歧管供应

其他

  1. ·        燃气+石油气LPG供应
  2. ·        制药
  3. ·        食品
  4. ·        军事
  5. ·        能源/电力设备
  6. ·        矿业
  7. ·        机械和设备工程
  8. ·        油漆和油墨

选项

  1. ·        NATO STANAG 3756标准型接头
  2. ·        手动锁定拨片
  3. ·        个性化定制手柄颜色
  4. ·        海工版本

TX

TXSTANAG 3756TX100°





16 bar / 232 psi



25 bar / 363 psi





›BSP/NPT/EN/ANSI



25 bar / 363 psi



›FKM (Viton*), NBR (Nitril), EPDM, FFKM (Chemraz**/ Kalrez*)

VitonKalrezChemrazGreen-Tweed
