RS-TKU RS-TKU全流通自封式干式接头 RomanSeliger罗曼塞立格
2020/3/17
staubli史陶比尔新产品

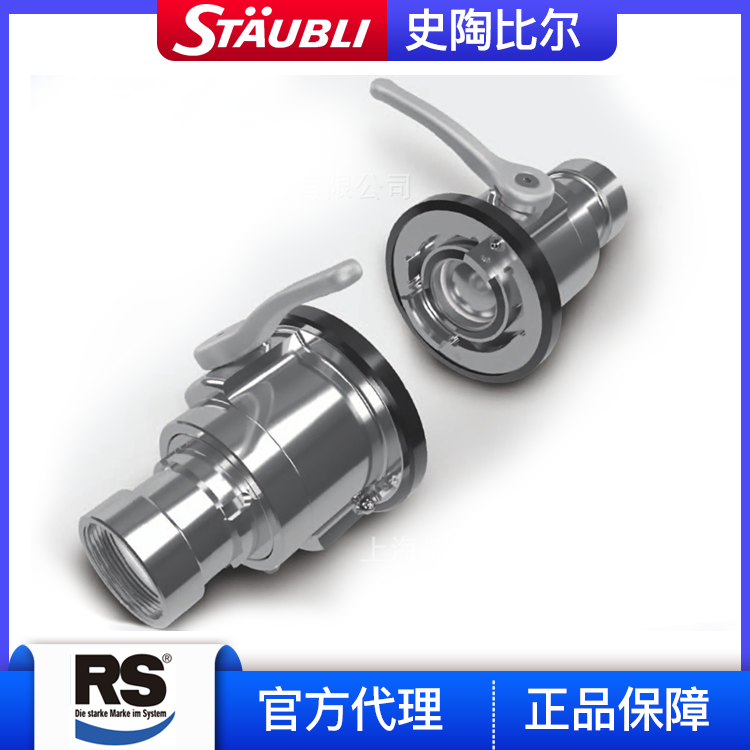

rs-TKU-全流通干式快速接头
- 1. 全流通
- 2. 优化输送过程
— 流量较大化
— 压力损失较小化
— 压力损失较小化
- 3. 允许物料两个方向流动
- 4. 对称结构: 接头两部分相同（不再区分公头和母头端）
- 5. 低残留值
- 6. 模块化设计: 各种类型的末端方便不同场合使用
- 7. 母头集成旋转接头，防止软管扭曲
- 8. 公头端锁定旋转功能，只有母头端可以旋转，操作起来更轻松
- 9. 集成双重自锁功能，实现操作人员始终不会接触到敞开的流体通路，避免以下情况产生：
— 当内部阀门开启时分离接头两端
— 在接头未连接状体时，意外打开流体通路截面
- 10.防误插（错接）系统提升输送安全性
— 机械编码方式
— 通过不同颜色的手柄对不同管线进行视觉区分
TKM-衍生型号
该型号接头具有标准型 (TKU)化学品接头的一切优势，同时它适用于粘性和容易快速硬化的介质输送
?7?8在盲点横截面的流量优化
?7?8适用于快速硬化，结晶，粘性的介质
?7?8适合于对耐蚀性要求高的介质
?7?8分离后的接头两端区分公头端和母头端（有别于TKU)
功能
接头两部分的对接结构近似Storz消防接头的式样
接头一端相对另一端旋转90°，实现两部分无渗漏的连接
内部通过球阀结构来开启/闭合流体通路
接头两部分对接后，通过两侧的手柄开启各自一侧球阀，形成全流通的流体通道
当内部有流体通过时（球阀开启状态），接头自锁装置防止了两部分接头意外断开
装卸料完毕断开连接后，两部分接头又会形成自锁状态，防止误操作开启管路截面（即流体通路和操作者始终处于隔离状态）
接头标配防尘盖，降低接头端面受到污染的几率
