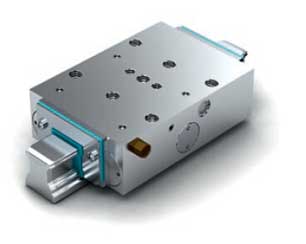

力士乐气动夹持和制动元件R161924051通过三个串联在一起的活塞和强大的弹簧储能器，实现极高的轴向夹持力；通过在补充进气口上施加额外的气压，可以进一步增大夹持力。

A	70
B₁	99
B_{3 max}	115.1
E₁	57
E₂	45
E₃	20
E₆	20
E₇	49.5
F₁	6.5
F₂	11
F₃	34.3
F₄	59.0
G₁	M5
G₂	M5
H	36
H₁¹⁾	31
N₃	7
N₄	7
S₂	M8
S₃	M6
X	5.5
SW	Ø8,SW7
夹持力弹簧储能¹⁾N	1 850
夹持力用补充进气口²⁾N	2 650
耗气量标准进气口(dm³/行程)	0.080
耗气量补充进气口(dm³/行程)	0.165
重量 kg	1.20

1)高滚珠滑块.H.(...高...) 需配垫板，也可根据客户需要选用。
2)SW=扳手开口宽度。
3)通过弹簧储能获得的夹持力。试验是在安装完毕条件下进行的，具有一层润滑油膜(ISO-VG68)。
4)在补充进气口通5.5 bar的压缩空气额外加压获得的夹持力。通过2位通或5通或3位通5换向阀来切换。
