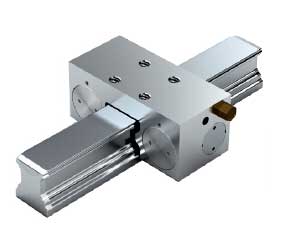

R161914260 力士乐气动夹持元件MK
2020/3/13
力士乐气动夹持元件R161914260通过气压实现夹持：夹持单元通过一套双作用锥形滑阀机构，利用气压，将夹持型面压在滚珠导轨中间的幅面上，适用于的滚珠导轨SNS。最大工作气压8bar；工作温度范围t：0-70℃。
| A | 55 | |
| B | 39 | |
| E1 | 15 | |
| E2 | 15 | |
| E3 |
15.5 |
|
| F1 | 5.6 | |
| F2 | 34.0 | |
| F3 | 16.1 | |
| F4 | 34.0 | |
| H | 24 | |
| H11) | 20.8 | |
| N3 | 4.5 | |
| S2 | M4 | |
| X | 6.5 | |
| 夹持力气压2) N | 650 | |
| 耗气量标准进气口(dm3/行程) | 0.011 | |
| 重量 kg | 0.25 |
1)高滚珠滑块.H.(...高...)需配垫板
2)在6 bar气压下的夹持力。试验是在安装完毕条件下进行的，具有一层润滑油膜(ISO-VG68)。
