R161914060 力士乐气动夹持元件MKS
2020/3/13

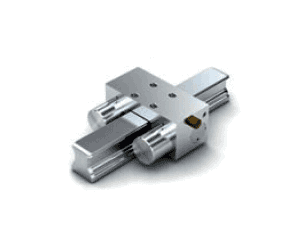

力士乐气动夹持元件R161914060适用于滚珠导轨SNS。
MKS的特点：
- 通过带两套弹簧组件的双作用锥形滑阀机构实现无压夹持（弹簧力夹持）
- 释放压力5.5-8bar（气压）
- 通过补充进气口，可以进一步增大夹持力
| A | 55 | |
| A1 | 34.0 | |
| B | 39 | |
| B1 max | 58.5 | |
| D | 16 | |
| E1 |
15 |
|
| E2 | 15 | |
| E3 | 15.5 | |
| F1 | 16.1 | |
| F2 | 34.0 | |
| F3 | 5.6 | |
| F4 | 34.0 | |
| H | 24 | |
| H11) | 20.8 | |
| H2 | 11.6 | |
| N3 | 4.5 | |
| S2 | M4 | |
| X | 6.5 | |
| 夹持力弹簧储能2) N | 400 | |
| 夹持力用补充进气口3) N | 1 050 | |
| 耗气量标准进气口(dm3/行程) | 0.011 | |
| 耗气量补充进气口(dm3/行程) | 0.035 | |
| 重量 kg | 0.29 |
1)高滚珠滑块.H.(...高...)需要配垫板
2)通过弹簧储能获得的夹持力。试验是在安装完毕条件下进行的，具有一层润滑油膜(ISO-VG68)。
3)在补充进气口通6.0 bar 的压缩空气额外加压获得的夹持力。通过2位5通或3位5通换向阀来切换。
