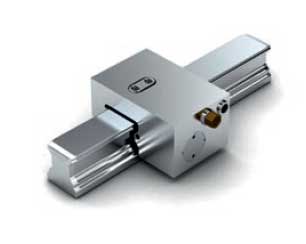

R161924273 力士乐气动夹持元件LCP
2020/3/13
力士乐气动夹持元件R161924273适用于滚珠导轨SNS。
LCP的特点：
- 通过机械夹紧装置，利用气压实现夹持
- 压力在5.5-8bar的范围内无级可调
- 快速释放
| A | 61.4 | |
| B | 41 | |
| E1 | 23.9 | |
| E2 | 9.5 | |
| E3 | 9.75 | |
| F1 | 6.5 | |
| F2 |
36.0 |
|
| F3 | 6.5 | |
| F4 | 24.5 | |
| H | 36.0 | |
| H11) | 32.5 | |
| H3 | 24.55 | |
| N3 | 7.7 | |
| S2 | M5 | |
| X | 6.5 | |
| 夹持力气压1)N | 850 | |
| 耗气量标准进气口(dm3/行程) | 0.015 | |
| 重量 kg | 0.27 | |
1)高滚珠滑块.H.(...高...)需要配垫板
2)在6bar气压下的夹持力，试验是在安装完毕条件下进行的，具有一层润滑油膜(ISO-VG68)。
