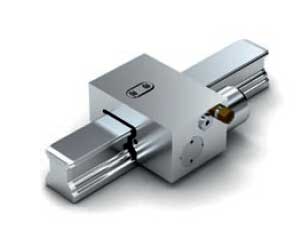

R161924070 力士乐气动夹持元件LCPS
2020/3/13
力士乐气动夹持元件R161924070无需加压即可实现夹持（弹簧力）。
LCPS的特点：
- 通过具有一套弹簧组件的机械夹持部件，实现无压夹持（弹簧力夹持）
- 释放压力5.5-8bar（气压）
- 通过补充进气口，可以进一步增大夹持力
| A | 61.4 | |
| A1 | 24.5 | |
| B | 41 | |
| B1max | 62.5 | |
| D |
22 |
|
| E1 | 23.9 | |
| E2 | 9.5 | |
| E3 |
9.75 |
|
| F1 | 6.5 | |
| F2 | 24.5 | |
| F3 | 6.5 | |
| F4 | 36.0 | |
| H | 36 | |
| H11) | 32.5 | |
| H2 | 20.0 | |
| H3 | 24.55 | |
| N3 | 7.7 | |
| S2 | M5 | |
| X | 6.5 | |
| 夹持力弹簧储能1)N | 650 | |
| 用补充进气口2)N | 1 050 | |
| 耗气量标准进气口（dm3/进程） | 0.015 | |
| 补充进气口（dm3/进程） | 0.082 | |
| 重量kg | 0.35 |
1)高滚珠滑块.H.(...高...)需要配垫板
2)通过弹簧储能获得的夹持力。试验是在安装完毕条件下进行的，具有一层润滑油膜(ISO-VG68)。
3)在补充进气口通6.0 bar 的压缩空气额外加压获得的夹持力。通过2位5通或3位5通换向阀来切换。
