R116066000 MKK12-40力士乐模组

2020/3/13

R116066000 MKK12-40力士乐模组优异的性能

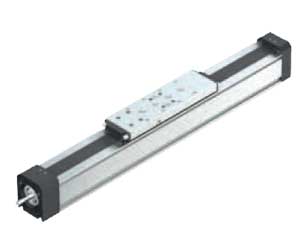

MKK...: 直线运动模块配备有滚珠导轨导向系统和滚珠丝杠传动系统，适用于要求高定位精度和高重复精度以及大进给力的场合。
––由于专用防护带，能实现很大的行程
直线运动模块 MKK... 的组成如下：
––一个紧凑的、阳极氧化的铝型材 (主体)
––集成力士乐导轨导向系统
––一个滑台，带 T 型槽或螺纹孔 (在 MKK 15-65和 MKK 20-80 中) 用于安装上装件，滑台能够集中润滑
––预紧的力士乐滚珠丝杠传动系统(MKK... 系列亦可不带传动系统供货)
––靠装式开关
––交流伺服电机或步进电机(其它电机请询问)
––用于安装电机的法兰、联轴器或同步带侧面驱动
––防护方式：
––在 MKK 12-40 和 MKK 15-65 中为塑胶防护带
––在 MKK 20-80 和 MKK 25-110 中为采用符合DIN EN 10088 标准的耐腐蚀钢制造的防护带
––在 MKK 35-165 中为波纹罩
––用于 MKK 25-110 的丝杠支撑
––控制系统单元

R116066000图纸

滚珠丝杠  d0*P 不带 12*2 12*5 12*10
滑台长度 Lca（mm） 135 135 135 135
额定动载荷C 导向系统(N) 3750 3750 3750 3750
滚珠丝杠(N) - 2240 3800 2500
固定轴承(N) - 4000 4000 4000
额定动转矩  Mt(Nm) 22.3 22.3 22.3 22.3
ML(Nm) 93.8 93.8 93.8 93.8
最大许用载荷 Fx max(N) 1875 1875 1875 1875
Fy max(N) 1875 1875 1875 1875
Mt max(Nm) 11 11 11 11
Ml max(Nm) 47 47 47 47
惯性矩 lx(cm4) 11.98 11.98 11.98 11.98
ly(cm4) 11.56 11.56 11.56 11.56
直线运动模块长度 最小Lmin1)(mm) 250 250 250 250
最大Lmax(mm) 1000 1000 1000 1000
运动的自重 mca(kg) 0.39 0.39 0.39 0.39
线性系统的重量 ms(kg) 0.0021·L+0.53 0.0021·L+0.65 0.0021·L+0.65 0.0021·L+0.65

d0：滚珠丝杠传动系统的公称直径(mm)

P：滚珠丝杠传动系统的导程(mm)
