R114066000 MKR12-40力士乐模组
2020/3/13

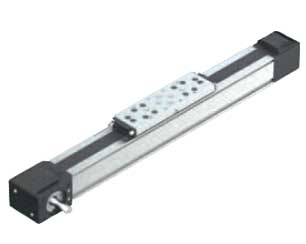

配有滚珠导轨导向系统和齿形带传动系统的直线运动模块——R114066000 MKR12-40力士乐模组
集成式、无间隙力士乐导轨导向系统由于其高额定载荷和优化的运转，允许在高速下运动重物体。
最高工作温度：40°
对额定动载荷和动转矩的说明：额定动载荷和动转矩是以 100 000 米行程为基定的。实际中经常是以 50 000 米行程为基准。在此情况下，作比较时： C、Mt 和 ML 值乘以系数 1.26。
线性系统的重量，重量计算不包括电机和开关附件，重量计算公式：单位长重量 (kg/mm) x 长度 L (mm) + 固定长度零件 (滑台、端头等) 的重量 (kg)
| 滑台长度 | Lca（mm） | 135 |
| 额定动载荷 | C(N) | 3750 |
| 额定动转矩 | Mt(Nm) | 22.3 |
| ML(Nm) | 129.5 | |
| 最大许用载荷 | Fx max(N) | 1875 |
| Fy max(N) | 1875 | |
| 转矩 | Mt max(Nm) | 12 |
| Ml max(Nm) | 65 | |
| 惯性矩 | lx(cm4) | 10.53 |
| ly(cm4) | 14.61 | |
| 直线运动模块长度 | 最小Lmin1)(mm) | 250 |
| 最大Lmax(mm) | 2500 | |
| 运动的自重 | (kg) | 0.29 |
| 线性系统的重量ms(kg) | 传动系统i=1 | 0.0027·L+0.81 |
| 带减速器 | 0.0027·L+1.72 |
