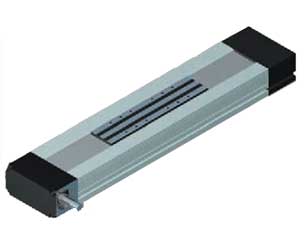

R036460000 力士乐直线模组CKR25-200
2020/3/13
R036460000 力士乐直线模组CKR25-200结构说明：
1.齿形带
2.驱动端头
3.滑台-款式“短滑台”带2个滑块
-款式“长滑台”带4个滑块
4.主体
5.张紧侧端头
加装件
6.磁效应传感器
7.固定电缆槽
8.插座/插头
9.电机
10.减速器LP
11.连接板
| 滑台长度 | 265 | 405 |
| 齿形带型号 | AT 10 | AT 10 |
| 导向的额定动载荷 C | 55000 | 89340 |
| 额定动转矩 Mt | 3570 | 5800 |
| 额定动转矩 ML | 360 | 7810 |
| 惯性矩 Iy | 465.6 | |
| 惯性矩 Iz | 3316.6 | |
| 移动重量 mb | 2.40 | 4.24 |
| 最大长度 Lmax | 1000 | |
| 单位长弹性系数 cspec | 4000 | |
| 最大许用力 Fz1max | 42300 | 68710 |
| 最大许用力 Fz2max | 21150 | 34350 |
| 最大许用力 Fzymax | 12260 | 19920 |
| 最大许用转矩有Mtmax | 1370 | 2230 |
| 最大许用转矩有MLmax | 180 | 3000 |
