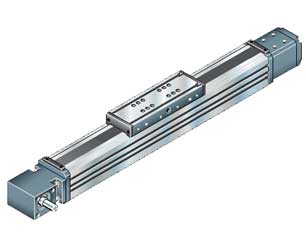

R114006000 MKR15-65力士乐直线运动模组

2020/3/13

R114006000 MKR15-65力士乐直线运动模组由于采用齿形带传动系统而特别适用于高运行速度的应用场合。它们可以配备前置减速器或集成减速器。在集成减速器中,行星轮设在模块的齿形带轮之内,由此而形成紧凑的结构。通过采用不同的减速比可以实现外来质量与电机惯量的最佳匹配。由此形成高动态的驱动装置。

R114006000力士乐模组图纸

滑台长度 190
导向的额定动载荷 C 9747
额定动转矩 Mt 92
额定动转矩 ML 343
滑台重量 kg 1.0
最大长度 Lmax 6000
面转动惯量 lx 81.5
面转动惯量 ly 98.8
齿形带型号 AT5
宽度 mm 32
齿距 mm 5
最大齿形带传动力 N 520
弹性极限 N 2740
重量 kg 0.0074*L+4.0
