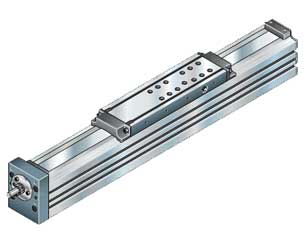

R116016010 力士乐直线模组MKK20-80
2020/3/13
R116016010 力士乐直线模组MKK20-80款式有：不带传动系统的；带滚珠丝杠，不带法兰的；带滚珠丝杠和法兰的；带滚珠丝杠和同步带侧面驱动的。除了不带传动系统款式外，其他款式的滚珠丝杠规格（d0*P）可用16*10,16*16,20*5,20*20,20*40，这其中带螺纹孔的滑台不适用于滚珠丝杠20*40规格。
| KGT d0*P | 不带 | 16*10 | 16*16 | 20*5 | 20*20 |
| 滑台长度 | 260 | 260 | 260 | 260 | 260 |
| 滑台导向 | 23 555 | 23 555 | 23 555 | 23 555 | 23 555 |
| KGT额定动载荷 C | - | 9 600 | 7 700 | 14 300 | 12 500 |
| 固定轴承额定动载荷 C | - | 17 000 | 17 000 | 17 000 | 17 000 |
| 额定动力矩 Mt | 308 | 308 | 308 | 308 | 308 |
| 额定动力矩 ML | 1 177 | 1 177 | 1 177 | 1 177 | 1 177 |
| 滑台重量 | 2.2 | 2.6 | 2.6 | 2.6 | 2.6 |
| 最大长度 Lmax | 6 000 | 2 500 | 2 500 | 2 500 | 2 500 |
| 面转动惯量 lx | 169 | 169 | 169 | 169 | 169 |
| 面转动惯量 ly | 211 | 211 | 211 | 211 | 211 |
