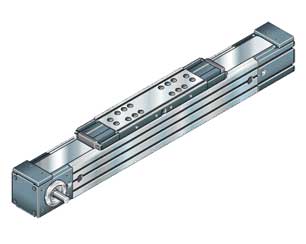

R114016010 力士乐模组MKR20-80
2020/3/13
R114016010 力士乐模组MKR20-80结构说明：
1.一个紧凑的、表面氧化的铝型材
2.一套内装式力士乐导轨导向系统
3.一个配有中央润滑的滑台
4.预紧的齿形带
5.靠装式行程开关
6.一台交流伺服电机或一台步进电机
7.法兰、离合器带或不带变速器，用于安装电机
8.齿形带用作防护带
9.控制器单元
| 滑台长度 | 190 | 260 |
| 导向的额定动载荷 C | 17600 | 28590 |
| 额定动转矩 Mt | 250 | 406 |
| 额定动转矩 ML | 140 | 1329 |
| 滑台重量 kg | 1.5 | 2.5 |
| 最大长度 Lmax | 6000 | |
| 面转动惯量 lx | 155 | |
| 面转动惯量 ly | 217 | |
| 齿形带型号 | AT 5 | |
| 宽度 mm | 50 | |
| 齿距 mm | 5 | |
| 最大齿形带传动力 N | 870 | |
| 弹性极限 N | 3500 | |
| 重量 kg | 0.0113*L+5.0 | 0.0113*L+6.0 |
